工况描述

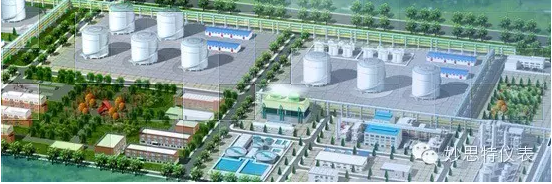

? ? ? ?唐山****实业有限公司甲醇制高清洁燃料项目,采用中科院山西煤化研究所“一步法甲醇制高清洁燃料”工艺。原料
甲醇经预热、蒸发和过热后进入合成反应装置,在此甲醇转化为烃类、燃料气和水。液态烃类物质送至分离装置,分离为燃
料气、LPG、高清洁燃料及重芳烃。
? ? ? ? 这类易结晶介质液位测量时,一般应有保温措施,使罐内温度维持在结晶温度以上,但在罐体接管部位,温度一般会较
底部低,易于产生结晶;还有粗芳烃结晶法工艺过程中,要产生大量结晶产物。这类工况液位测量时,都会造成接管处大量
结晶,最严重者会堵塞接管。常见的诸如电浮筒液位计、雷达液位计、超声波液位计、磁翻板、磁致伸缩水位计以及射频导
纳物位计等物位计还没有在这种工况的成功案例。
应用解决方案

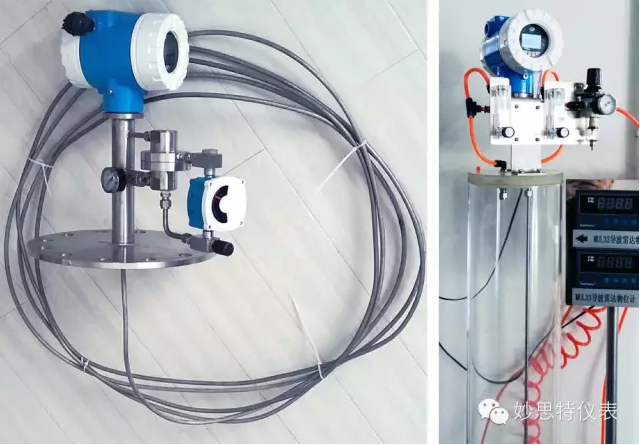

? ? ? ?我们给用户提供了吹扫式液位计来测量,工艺上允许向罐内吹氮气。用户只需提供气源,并将测压管捋直并沿防波管插
入到罐底即可。安装完成后,可在空罐或有液位时进行零点设置。吹扫液位计原理,本质上是差压测液位,在其引压管上增
加恒流恒压吹气,形成正压,以保证引压管不堵塞,维持差压测量前提环境条件。

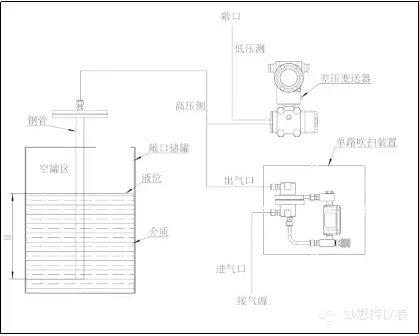

? ? ? ? ?敞口罐选用静压式吹扫液位计,由于罐内外大气连通,参考罐外环境大气压即可;

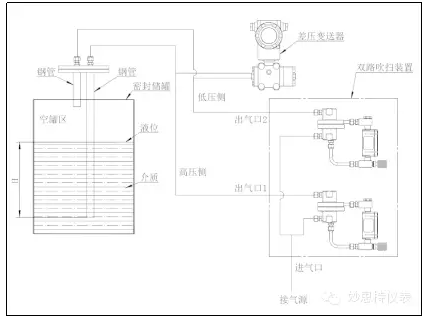

? ? ? ? ?密闭罐选用差压式吹扫液位计,此时参考罐体内部气体压力,两支引压管一个插到液位零点处。附录
1.单路和双路吹扫的区别:2.吹扫液位计适用性
当不允许向罐内吹气时,可采用非出气型吹扫液位计。
